VAI TRÒ CỦA ỐNG VÀ KHỚP NỐI TRONG HỆ THỐNG THIẾT BỊ THỦY LỰC ÁP LỰC CAO

Tìm hiểu & Phân tích vai trò cốt lõi của ống và khớp nối trong hệ thống thiết bị thủy lực áp lực cao.

VAI TRÒ CỦA ỐNG VÀ KHỚP NỐI TRONG HỆ THỐNG
THIẾT BỊ THỦY LỰC ÁP LỰC CAO

Trong các dây chuyền tự động hóa, máy ép cọc, máy đột dập, xe máy công trình hay các hệ thống khai khoáng, thiết bị thủy lực đóng vai trò quan trọng trong việc tạo ra lực ép và mô-men xoắn khổng lồ. Để đạt được sức mạnh này, dầu thủy lực phải được truyền dẫn dưới áp suất rất cao (vài trăm - hàng nghìn bar).

Trong hệ thống thiết bị thủy lực áp lực cao ấy, ống thủy lực (Hydraulic Hose) và khớp nối (Hydraulic Fittings) đóng vai trò cốt lõi. Một mắt xích kém chất lượng trong hệ thống này sẽ làm sụt áp toàn bộ dây chuyền. Bài viết này Hoàng Yến - Hye sẽ cùng Quý khách tìm hiểu & phân tích sâu vai trò kỹ thuật cốt lõi của ống và khớp nối thủy lực giúp Quý khách bảo vệ toàn diện hệ thống thủy lực trong doanh nghiệp.

Bản chất và Vai trò cốt lõi của ống và khớp nối thủy lực

Khác với hệ thống khí nén (áp suất thấp từ 6 - 10 bar), hệ thống thủy lực hoạt động ở áp suất định mức từ 150 - 400 bar, thậm chí xuất hiện các đỉnh áp suất đột ngột cao đột biến khi van đóng/ mở nhanh.

• Dòng chảy liên tục với áp lực khủng khiếp này đòi hỏi ống thủy lực phải có cấu trúc nhiều lớp (lớp cao su trong, lớp tết thép chịu lực hoặc lớp lò xo xoắn ốc spiral wire, và lớp vỏ bảo vệ bên ngoài chống mài mòn).

• Khớp nối là điểm kết nối giữa ống và các thiết bị (bơm, van, xi lanh). Đây là nơi tập trung ứng suất lớn nhất, chịu lực uốn và lực kéo liên tục trong quá trình máy móc chuyển động.

Vai trò cốt lõi trong việc duy trì hiệu suất hệ thống

• Truyền tải năng lượng không thất thoát: ống thủy lực và khớp nối chuẩn xác đảm bảo dòng dầu lưu thông thông suốt, không bị thắt cổ chai hay giảm tiết diện, giữ nguyên vẹn áp suất từ nguồn đến cơ cấu chấp hành.

• Chống rò rỉ tuyệt đối: Ngăn chặn hoàn toàn tình trạng thất thoát dầu - nguyên nhân chính gây tụt áp, làm nóng dầu và lãng phí chi phí vận hành.

• Hấp thụ rung động: Độ đàn hồi của ống thủy lực giúp hấp thụ các dao động và xung lực phát sinh từ bơm và van, bảo vệ các thiết bị đắt tiền khác trong hệ thống không bị nứt vỡ do mỏi cơ học.

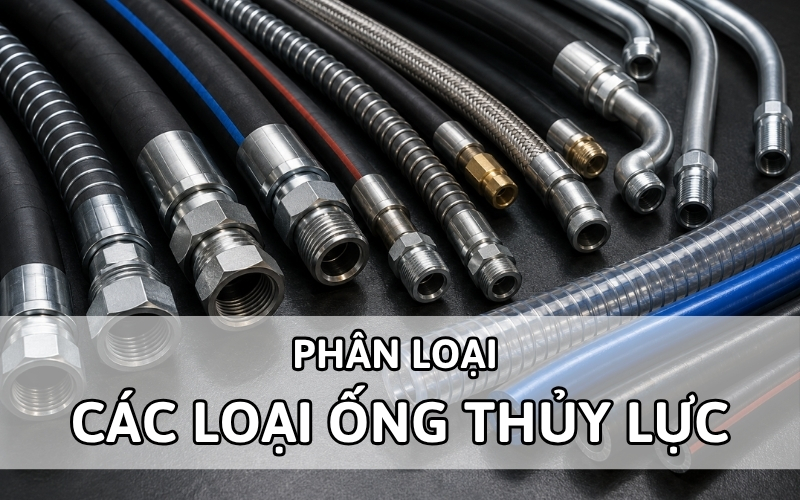

Phân loại các loại ống thủy lực phổ biến và tiêu chuẩn chọn lựa

Phân loại dựa theo độ linh hoạt

• Ống thủy lực cứng: Loại ống này thường làm từ kim loại như thép/ inox, giúp đảm bảo tính bền vững và ổn định. Ống có thể được lắp đặt trong các hệ thống cố định, nơi không yêu cầu sự linh hoạt lớn. Thường được sử dụng chủ yếu trong các hệ thống yêu cầu khả năng chịu áp suất cực cao.

• Ống thủy lực mềm: Có tính linh hoạt cao hơn so với ống cứng. Ống mềm thủy lực thường được sản xuất từ cao su hoặc nhựa dẻo, với lớp gia cường bằng sợi thép hoặc sợi tổng hợp. Giúp dễ dàng uốn cong và di chuyển theo yêu cầu, phù hợp cho các ứng dụng cần tính linh hoạt như trong máy móc di động hoặc các hệ thống thủy lực phức tạp.

Phân loại dựa theo vật liệu chế tạo

• Ống cao su thủy lực: Được sản xuất từ cao su có khả năng chịu áp lực, chống mài mòn. Ống cao su thủy lực thường có lớp gia cường bằng sợi thép hoặc bố vải để tăng cường độ bền. Đây là loại ống phổ biến và linh hoạt, sử dụng nhiều trong hệ thống dẫn dầu, khí, hoặc nước có áp suất cao.

• Ống inox thủy lực: Có tính bền bỉ cao, chịu được nhiệt độ và áp suất lớn. Inox có khả năng chống gỉ sét, ăn mòn, phù hợp với các hệ thống yêu cầu độ bền cao và làm việc trong môi trường khắc nghiệt.

• Ống tuy ô thủy lực: Thường có lớp lót bên trong bằng cao su hoặc nhựa, và lớp gia cường bằng kim loại hoặc sợi tổng hợp. Tuy ô thủy lực có khả năng chịu tải và áp suất tốt, phù hợp cho các hệ thống cần độ bền và sự linh hoạt cao

• Ống thép thủy lực: Được làm từ thép, loại ống này có độ cứng cao và khả năng chịu áp lực vượt trội. Được sử dụng trong các hệ thống cố định yêu cầu độ ổn định và chịu áp suất cực lớn (ngành dầu khí, khai thác mỏ)

• Ống nhựa dẻo thủy lực: Là loại ống nhẹ, có tính linh hoạt cao, thích hợp cho các ứng dụng không yêu cầu chịu áp suất quá lớn. Thường được sử dụng trong các hệ thống di động, nhẹ nhàng như tưới cây hoặc dẫn khí.

Phân loại theo áp suất và khả năng chịu tải

•  Ống thủy lực cao áp: Chịu được áp suất cao, thường sử dụng trong các hệ thống truyền động thủy lực công suất lớn (máy móc xây dựng, hệ thống xe nâng, thiết bị khoan dầu,...). Thường được gia cố bằng lớp sợi thép hoặc sợi tổng hợp để chịu được tải trọng cao.

• Ống thủy lực trung áp: Được sử dụng trong các hệ thống có áp suất trung bình (máy móc công nghiệp, hệ thống sản xuất,...). Loại ống này có cấu tạo tương tự như ống cao áp nhưng không cần lớp gia cường dày đặc, giúp giảm trọng lượng và chi phí.

• Ống thủy lực thấp áp: Loại ống này dành cho các hệ thống không yêu cầu áp suất cao (hệ thống dẫn nước, khí hoặc dầu nhẹ,...). Thường làm từ cao su hoặc nhựa dẻo, với lớp gia cường nhẹ, phù hợp cho các ứng dụng linh hoạt và di động.

Tiêu chuẩn chọn lựa ống theo thông số kỹ thuật (Nguyên tắc STAMPED)

Khi lựa chọn ống thủy lực, đội ngũ kỹ thuật cần tuân thủ nghiêm ngặt các thông số:

• Size (Đường kính danh nghĩa): Phải tương thích với lưu lượng dầu yêu cầu để tránh hiện tượng vận tốc dòng chảy quá cao gây sụt áp và sinh nhiệt.

• Temperature (Nhiệt độ): Nhiệt độ làm việc của dầu và môi trường xung quanh. Chọn loại ống có lớp cao su chịu nhiệt phù hợp.

• Application (Ứng dụng thực tế): Môi trường làm việc có tiếp xúc với hóa chất, tia lửa hàn, hay ma sát cơ học liên tục hay không để chọn lớp vỏ bảo vệ bên ngoài (như vỏ bọc chống cháy, vỏ bọc chống mài mòn Kevlar).

• Pressure (Áp suất): Áp suất làm việc của hệ thống phải nhỏ hơn hoặc bằng áp suất làm việc tối đa của ống (Working Pressure). Tuyệt đối không chọn ống có áp suất chịu đựng sát nút với áp suất đỉnh của hệ thống.

• Ends (Đầu kết nối): Kiểu ren của khớp nối phải khớp hoàn toàn (ren BSP, JIC, Metric, ORFS...).

Phân loại các loại khớp nối thủy lực phổ biến trên thị trường

Phân loại khớp nối thủy lực theo cơ chế van đóng

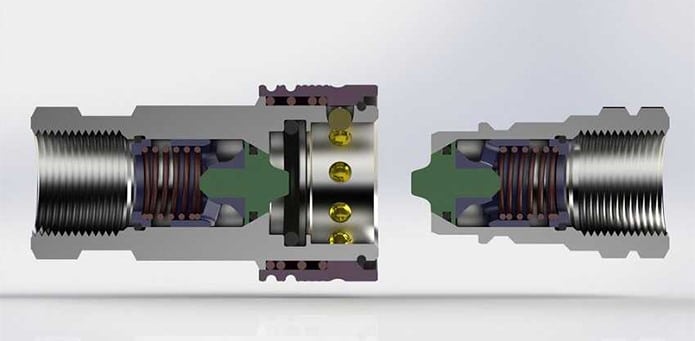

1. Khớp nối kiểu van Poppet

• Cơ chế vận hành: Đây là loại phổ biến nhất trên thị trường hiện nay. Với cả hai đầu đực và cái đều được trang bị một van hình nón (poppet) tích hợp lò xo đàn hồi. Ngay khi hệ thống ngắt kết nối, van lập tức tự động đóng kín để chặn đứng mọi nguy cơ rò rỉ dầu ra môi trường. Ngược lại, khi kết nối, cơ cấu van đẩy lẫn nhau tạo ra một đường thông suốt cho dòng chảy thủy lực.

• Ưu điểm: Giá thành phải chăng, dễ dàng tìm kiếm, độ bền cao, ứng dụng đa dạng.

• Nhược điểm:

  • Do đặc thù cấu tạo, một lượng dầu cực nhỏ có thể bị giữ lại giữa hai mặt van khi tháo rời, gây ra hiện tượng rỉ dầu nhẹ (giọt dầu).

  • Việc thao tác kết nối có thể gặp khó khăn nếu đường ống vẫn còn tồn dư áp suất cao.

• Ứng dụng thực tế: Ứng dụng đa dạng và linh hoạt, từ các loại máy móc nông nghiệp, các thiết bị công nghiệp nặng cho đến các hệ thống thủy lực tổng quát trong nhà xưởng.

2. Khớp nối nhanh kiểu van bi

• Đặc điểm: Loại này sử dụng một viên bi hoặc nhiều viên bi nhỏ để chặn dòng chảy.

• Ưu điểm: Cho phép lưu lượng lớn hơn so với van poppet cùng kích thước.

• Nhược điểm: Có thể dễ bị nhiễm bẩn hơn vì không kín hoàn toàn khi ngắt kết nối như van poppet hoặc flat-face.

• Ứng dụng: Thường dùng cho các hệ thống có lưu lượng lớn, không yêu cầu độ kín tuyệt đối khi ngắt kết nối.

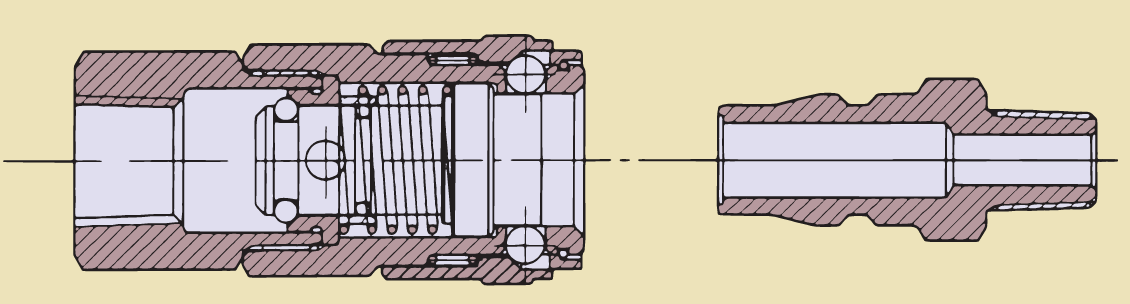

3. Khớp nối nhanh kiểu mặt phẳng

• Đặc điểm: Cả đầu đực và đầu cái đều có bề mặt phẳng khi ngắt kết nối. Khi kết nối, hai bề mặt phẳng này ép chặt vào nhau và van trượt mở ra.

• Ưu điểm: Giảm thiểu tối đa sự rò rỉ dầu khi ngắt kết nối, ngăn chặn bụi bẩn và không khí xâm nhập vào hệ thống tốt. Dễ dàng làm sạch bề mặt.

• Nhược điểm:

  • Giá thành cao hơn van poppet.

  • Có thể khó kết nối dưới áp suất dư hơn.

• Ứng dụng: Lý tưởng cho các môi trường nhạy cảm như công nghiệp thực phẩm, dược phẩm, hoặc nơi cần đảm bảo vệ sinh và ít rò rỉ (máy móc xây dựng hoạt động trong môi trường đất cát).

Phân loại khớp nối nhanh theo cơ chế khóa

1. Khớp nối nhanh kiểu bi khóa

• Đặc điểm:

  • Sử dụng các viên bi nhỏ nằm trong rãnh của đầu cái để khóa chặt đầu đực khi kết nối.

  • Khi cần ngắt kết nối, người dùng kéo một vòng trượt hoặc nhấn nút để các viên bi nhả ra.

• Ưu điểm: Cơ chế khóa đơn giản, dễ thao tác, có độ bền cao.

• Ứng dụng: Rất phổ biến trong hầu hết các ứng dụng công nghiệp.

2. Khớp nối nhanh kiểu khóa ren

• Đặc điểm: Có thêm một cơ chế ren bên ngoài để vặn chặt hai phần khớp nối sau khi đã kết nối bằng cơ chế bi khóa hoặc van.

• Ưu điểm: Cực kỳ chắc chắn, chịu được rung động và áp lực rất cao, ngăn ngừa việc vô tình ngắt kết nối.

• Nhược điểm: Lâu hơn để kết nối/ ngắt kết nối so với các loại khác.

• Ứng dụng: Thường dùng trong các hệ thống áp suất cực cao, hoặc nơi có rung động mạnh như máy đào, máy ép.

Kỹ thuật gia công và bấm đầu ống

• Khớp nối không thể tự đứng một mình mà phải được bấm ép chặt vào đầu ống thủy lực bằng máy bấm chuyên dụng.

• Sai lầm phổ biến: Bấm ống quá lỏng (dầu sẽ xì qua khe hở giữa đuôi chuột và ống dưới áp lực cao) hoặc bấm quá sâu (cắt đứt các lớp tết thép bên trong, làm giảm 50% độ bền của ống tại điểm nối).

• Giải pháp chuẩn kỹ thuật: Phải sử dụng đúng bảng thông số kẹp (cữ bấm - crimping matrix) tương ứng với từng đường kính ống và loại đầu nối của nhà sản xuất, đảm bảo lực ép phân bổ đều 360 độ.

Việc lựa chọn đúng loại ống nối và khớp nối thủy lực không chỉ giúp hệ thống hoạt động hiệu quả, an toàn mà còn tối ưu hóa chi phí vận hành và bảo trì. Nếu Nếu Quý khách cần hỗ trợ, tư vấn thêm về các sản phẩm ống nối và khớp nối thủy lực, hãy nhanh tay liên hệ cho chúng tôi! Quý khách cũng có thể tìm kiếm thêm các thông tin hữu ích khác tại danh mục thông tin về sản phẩm!
