Tìm hiểu chi tiết về xi lanh thiết bị khí nén: cấu tạo, nguyên lý hoạt động & các phân loại phổ biến trên thị trường.

XI LANH THIẾT BỊ KHÍ NÉN LÀ GÌ?
NGUYÊN LÝ HOẠT ĐỘNG & PHÂN LOẠI CHUẨN KỸ THUẬT

Trong hệ thống tự động hóa và dây chuyền sản xuất hiện đại, thiết bị khí nén được sử dụng rộng rãi, phổ biến nhờ tính linh hoạt, an toàn và chi phí vận hành tối ưu. Trong đó, xi lanh khí nén (Pneumatic Cylinder) đóng vai trò cực kỳ quan trọng, giúp thiết bị chuyển hóa năng lượng của khí nén thành cơ năng để thực hiện các chuyển động đẩy, kéo, kẹp hoặc cắt.

Hãy cùng Hoàng Yến tìm hiểu những thông tin hữu ích, vai trò, ứng dụng thực tế của xi lanh thiết bị khí nén!

Xi lanh thiết bị khí nén là gì?

Xi lanh khí nén (Pneumatic Cylinder) hay còn gọi là ben hơi, ben khí nén, là một thiết bị cơ khí đóng vai trò là "cơ cấu chấp hành" quan trọng nhất trong hệ thống tự động hóa. Nó hoạt động dựa trên nguyên lý chuyển đổi năng lượng của khí nén thành động năng, tạo ra lực để thực hiện các chuyển động tịnh tiến (chuyển động thẳng) hoặc xoay.

Tại các nhà máy hiện đại (ngành cơ khí, bao bì, thực phẩm, dệt may...), xi lanh khí nén thường ứng dụng để thực hiện các thao tác:

• Đẩy, kéo, kẹp, nâng hạ sản phẩm hoặc cơ cấu máy.

• Cắt, dập, phân loại sản phẩm trên băng tải.

Với ưu điểm tốc độ cao, độ chính xác ổn định, an toàn và chi phí vận hành thấp, xi lanh khí nén là giải pháp tối ưu cho các tác vụ lặp đi lặp lại trong không gian hẹp mà động cơ điện khó đáp ứng linh hoạt. Tuy nhiên, so với xi lanh thủy lực dùng dầu áp suất cao, xi lanh khí nén nhẹ hơn, chi phí lắp đặt thấp hơn, hoạt động sạch hơn vì không có nguy cơ rò rỉ dầu, nhưng đổi lại lực đẩy tối đa và độ chính xác điều khiển vị trí trung gian kém hơn xi lanh thủy lực.

Cấu tạo và nguyên lý hoạt động của xi lanh thiết bị khí nén

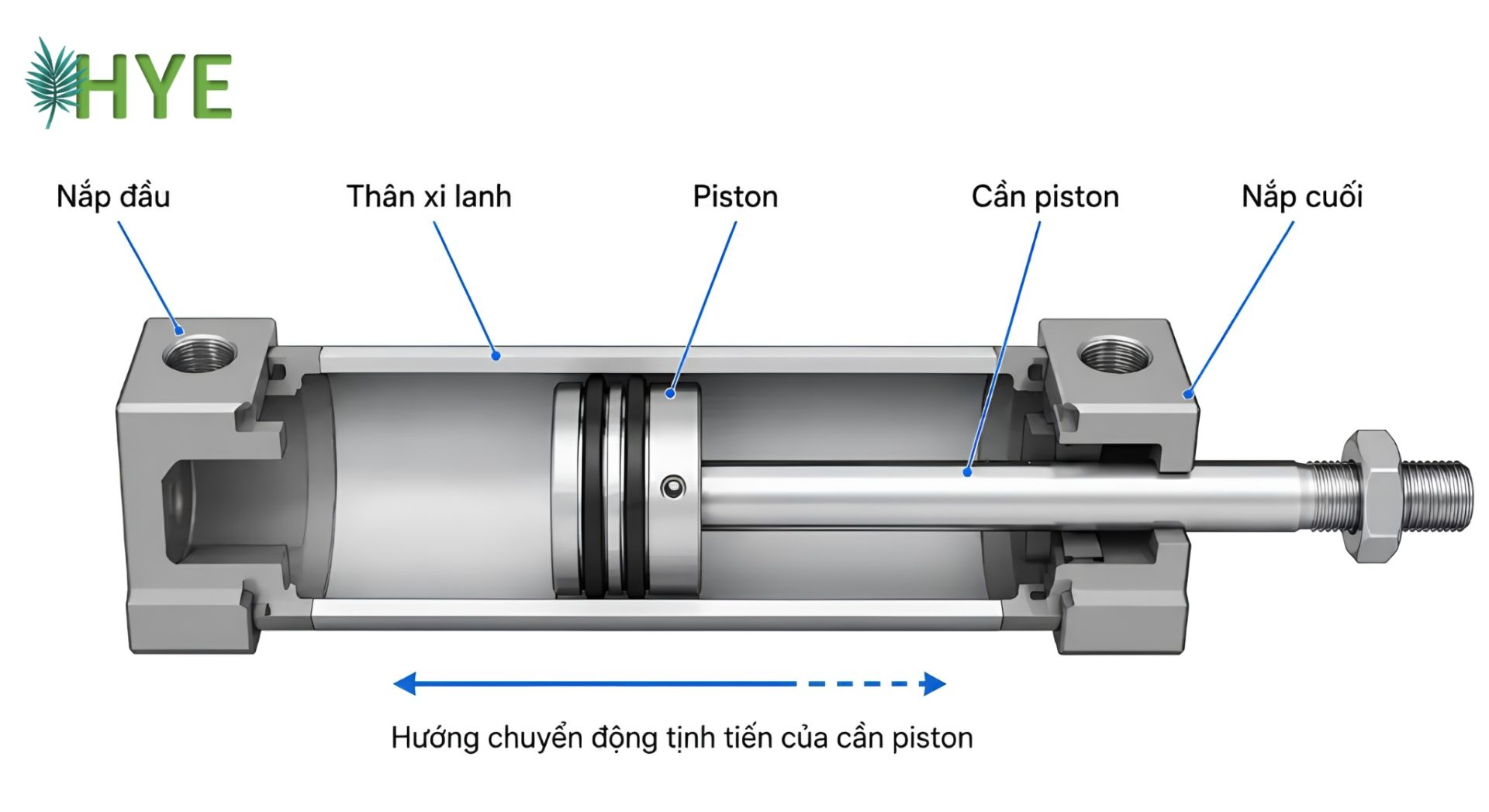

1. Cấu tạo cơ bản của xi lanh khí nén

Một xi lanh khí nén cơ bản thông thường bao gồm các bộ phận chính sau:

• Thân xi lanh (Cylinder barrel): Thường làm bằng hợp kim nhôm hoặc thép không gỉ, dạng ống tròn hoặc vuông, chịu được áp lực khí nén cao. Giúp tạo không gian chứa piston và dẫn hướng cho chuyển động tịnh tiến của piston bên trong.

• Piston: Khối kim loại nằm bên trong thân xi lanh, chia khoảng không gian thành hai khoang. Piston được trang bị vòng đệm làm kín để ngăn không cho khí rò rỉ, đảm báo kín khí giữa hai khoang.Với chức năng chia thân xi lanh thành hai khoang riêng biệt và di chuyển tịnh tiến dưới tác động của áp suất khí nén, tạo ra lực đẩy hoặc kéo cần thiết.

• Cần piston (Piston Rod): Thanh kim loại gắn liền với piston, thường được làm từ thép không gỉ để tăng độ cứng và chống ăn mòn. Giúp truyền lực trực tiếp ra bên ngoài để tác động lên cơ cấu cơ khí.

• Nắp đầu và nắp cuối (Caps): Nơi tích hợp các cổng cấp/xả khí (Ports), bịt kín hai đầu thân xi lanh, có cổng cấp khí và thường tích hợp giảm chấn cơ khí (cushioning) ở cuối hành trình.

• Giong phớt làm kín (Seals): Ngăn chặn thất thoát khí nén và bụi bẩn xâm nhập. Ngăn rò rỉ khí giữa piston và thành xi lanh, quyết định độ kín khít và tuổi thọ vận hành.

2. Nguyên lý hoạt động của xi lanh khí nén

Nguyên lý của xi lanh rất đơn giản dựa trên chênh lệch áp suất giữa hai khoang bên trong thân xi lanh, đòi hỏi sự đồng bộ của toàn bộ hệ thống van và đường ống khí nén:

1. Hành trình đẩy (Extension): Khí nén từ van điện từ được cấp vào cổng ở nắp sau, đẩy piston và cần piston dịch chuyển về phía trước. Lượng khí ở khoang trước piston sẽ được xả ra ngoài qua cổng xả.

2. Hành trình kéo (Retraction): Khi van đảo chiều, khí nén được cấp ngược lại vào cổng phía trước, đẩy piston về lại vị trí ban đầu, khí ở khoang sau được xả ra ngoài.

Lực đẩy tạo ra tỷ lệ thuận với áp suất khí nén và diện tích bề mặt piston, theo công thức cơ bản của áp suất chất khí.

Tốc độ di chuyển của piston không phụ thuộc trực tiếp vào áp suất khí mà phụ thuộc chủ yếu vào lưu lượng khí nạp vào xi lanh trong một đơn vị thời gian. Được điều chỉnh bằng van tiết lưu lắp trên đường khí vào hoặc khí ra của xi lanh.

Phân loại xi lanh thiết bị khí nén

Để đáp ứng các yêu cầu kỹ thuật đa dạng của nhà xưởng, xi lanh khí nén được chia thành các loại chính sau đây:

Phân loại theo hành trình chuyển động

1. Xi lanh tác động đơn (Single-acting cylinder):

Chỉ sử dụng khí nén cho một chiều chuyển động (thường là chiều đẩy), chiều về được hồi vị bằng lực của lò xo bên trong. Khi khí nén được cấp vào, piston di chuyển theo một hướng; khi khí nén được xả, lò xo đẩy piston trở về vị trí ban đầu. Loại này tiết kiệm khí nén nhưng hành trình ngắn.

Ưu điểm:

• Thiết kế đơn giản, dễ lắp đặt và bảo trì.
• Tiêu thụ ít khí nén hơn so với xi lanh tác động kép.

Hạn chế:

• Chỉ tạo lực theo một hướng, hạn chế trong các ứng dụng yêu cầu lực hai chiều.
• Lực đẩy bị giới hạn bởi lực của lò xo hồi vị.

Thông thường, khi sử dụng xi lanh khí nén 1 chiều, người ta sử dụng van điện từ khí nén 2/2 (van điện từ 2 cửa 2 vị trí) để điều chỉnh dòng khí nén.

2. Xi lanh tác động kép (Double-acting cylinder):

Sử dụng khí nén cho cả hai chiều (đẩy và kéo). Đây là loại phổ biến nhất trong công nghiệp nhờ lực tác động mạnh và kiểm soát hành trình tốt ở cả hai chiều.

Ưu điểm:

• Tạo lực đẩy và kéo theo cả hai hướng, phù hợp với các ứng dụng yêu cầu chuyển động hai chiều.
• Lực tác động mạnh mẽ và đồng đều ở cả hai chiều.

Hạn chế:

•  Thiết kế phức tạp hơn, yêu cầu hệ thống điều khiển khí nén tinh vi hơn.
• Tiêu thụ nhiều khí nén hơn so với xi lanh tác động đơn.

Với loại xi lanh khí nén 2 chiều này, người ta sử dụng van điện từ loại 4/2, 5/2 hoặc 5/3 để điều chỉnh lưu lượng khí nén.

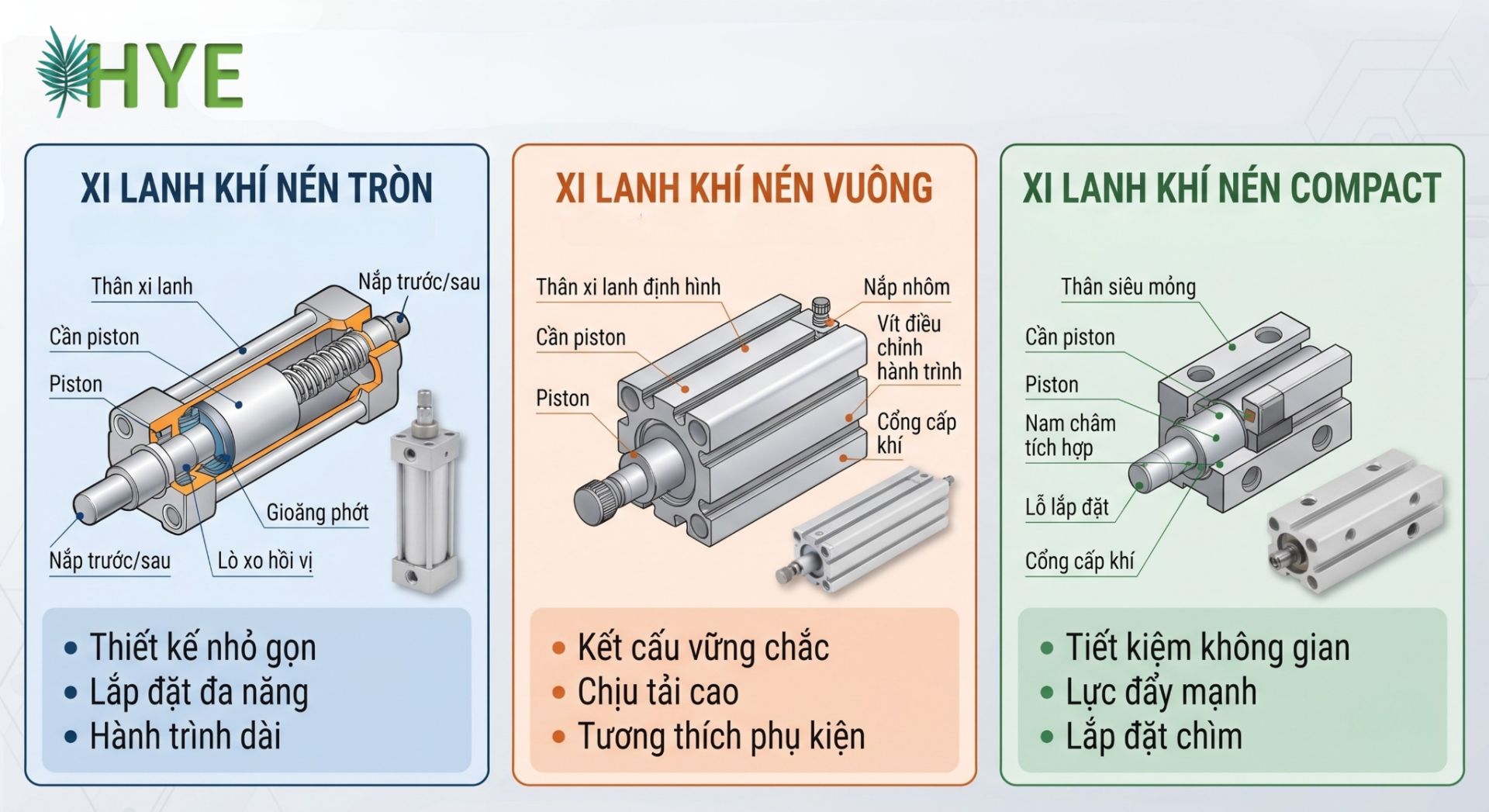

Phân loại theo kết cấu hình dáng

1. Xi lanh tròn tiêu chuẩn (Mini/Round Cylinder):

• Kích thước nhỏ gọn, có thân hình dạng ống tròn, đường kính nhỏ (thường từ Φ8 đến Φ40), thích hợp cho các tác vụ đẩy nhẹ, không gian hẹp.

• Thường được sản xuất từ thép hoặc nhôm hợp kim, đảm bảo độ bền cao và khả năng chịu áp lực tốt.

• Trọng lượng nhẹ hơn so với xi lanh vuông, dễ dàng di chuyển và lắp đặt.

2. Xi lanh vuông:

• Thân xi lanh có dạng hình vuông hoặc chữ nhật (nắp đậy thường cũng sẽ có hình dáng tương tự). Có độ bền cao, khả năng chịu lực tốt, phù hợp với các ứng dụng yêu cầu lực đẩy lớn.

• Dễ dàng lắp đặt và cố định trên các bề mặt phẳng nhờ thiết kế góc cạnh.

• Các phụ kiện (cảm biến từ, chân đế) cũng dễ dàng thay thế, lắp đặt hơn so với những loại khác.

3. Xi lanh compact (Gọn nhẹ):

• Thiết kế tối ưu hành trình ngắn trong không gian siêu hẹp, chuyên dùng cho các máy tự động hóa tốc độ cao.

• Với kích thước nhỏ gọn, thân xi lanh ngắn hơn so với các loại tiêu chuẩn (hành trình ngắn), giúp tiết kiệm không gian lắp đặt.

• Trọng lượng nhẹ, dễ dàng tích hợp vào các hệ thống tự động hóa tốc độ cao, phức tạp.

• Tuy nhiên, vì có kích thước nhỏ và hành trình ngắn nên lực đẩy có thể không mạnh bằng các loại xi lanh tiêu chuẩn.

Phân loại theo chức năng đặc biệt

1. Xi lanh khí nén không trục

• Đây là loại xi lanh không sử dụng trục piston truyền thống.
• Piston và tải được kết nối trực tiếp, di chuyển cùng nhau trên một đường ray hoặc bánh xe dẫn hướng. Khí nén được cấp vào khoang piston, tạo áp suất và đẩy piston cùng tải di chuyển theo hướng mong muốn.

2. Xi lanh dẫn hướng

• Gồm một piston di chuyển trong ống xi lanh, được hỗ trợ bởi các trục dẫn hướng (có thể là hai hoặc ba trục) giúp định vị và ổn định chuyển động.
• Khi khí nén được cấp vào, piston di chuyển trong ống, trong khi các trục dẫn hướng đảm bảo chuyển động tịnh tiến ổn định và chính xác, giảm thiểu độ lệch và võng trục.

3. Xi lanh bàn trượt

• Gồm một piston kết hợp với một bàn trượt gắn liền, di chuyển trên các thanh dẫn hướng tuyến tính.
• Khi khí nén được cấp vào, piston di chuyển, kéo theo bàn trượt di chuyển trên các thanh dẫn hướng, tạo ra chuyển động tịnh tiến với độ chính xác cao.

4. Xi lanh kẹp

• Là thiết bị sử dụng khí nén để tạo lực kẹp, giữ chặt chi tiết máy trong suốt quá trình gia công hoặc lắp ráp.
• Khi khí nén được cấp vào, piston trong xi lanh di chuyển, tác động lên cơ cấu kẹp để giữ chặt chi tiết.

Ứng dụng thực tế của xi lanh thiết bị khí nén

Nhờ sự đa dạng về chủng loại, xi lanh khí nén gần như có mặt trong mọi dây chuyền sản xuất tự động hóa. Dưới đây là các ứng dụng tiêu biểu mà đội ngũ kỹ thuật của Hye thường xuyên tư vấn và cung cấp cho các đối tác nhà máy:

1. Ngành Bao bì, Đóng gói và Thực phẩm (F&B)

Đây là ngành đòi hỏi tốc độ nhanh, độ chính xác cao và đặc biệt là vệ sinh an toàn. Xi lanh khí nén là lựa chọn lý tưởng vì không gây rò rỉ dầu như thủy lực.

• Ứng dụng:

  • Cơ cấu gắp/đẩy sản phẩm: Đẩy hộp carton vào băng chuyền, gắp sản phẩm xếp vào thùng (pick and place).

  • Cơ cấu dán nhãn và đóng nắp: Xi lanh compact dùng để dập nhãn chính xác lên chai lọ, hoặc đẩy nắp siết chặt vào chai.

  • Hệ thống phân loại: Dùng xi lanh tác động kép để đẩy các sản phẩm lỗi ra khỏi băng chuyền chính.

2. Ngành Cơ khí chế tạo và Lắp ráp ô tô - xe máy

Môi trường làm việc khắc nghiệt, bụi bẩn, cần lực tác động mạnh và độ bền bỉ cao.

• Ứng dụng:

  • Kẹp phôi gia công: Sử dụng xi lanh kẹp (gripper) để giữ chặt chi tiết kim loại trên máy CNC trong quá trình phay, tiện.

  • Cơ cấu nâng hạ, định vị: Nâng hạ các chi tiết máy nặng, định vị chính xác các bộ phận trước khi hàn hoặc lắp ráp robot.

  • Dây chuyền sơn tự động: Điều khiển súng phun sơn di chuyển chính xác.

3. Ngành Dệt may, Da giày

Cần thực hiện các thao tác lặp đi lặp lại với tần suất cực lớn.

• Ứng dụng:

  • Cơ cấu căng vải: Điều chỉnh độ căng của cuộn vải / sợi trong quá trình dệt.

  • Dập cắt tự động: Dùng xi lanh tác động kép với tốc độ cao để cắt các chi tiết vải, da theo khuôn mẫu định sẵn.

  • Điều khiển kim máy: Nâng hạ cụm kim trong máy thêu, máy may công nghiệp tốc độ cao.

4. Ngành Gỗ và Vật liệu xây dựng

Thường liên quan đến lực đẩy lớn, môi trường nhiều bụi gỗ/bụi đá.

• Ứng dụng:

  • Ép, kẹp phôi gỗ: Giữ chặt tấm gỗ để dán, ép hoặc cắt.

  • Cơ cấu đẩy / lật phôi: Đẩy ván gỗ vào máy cắt, hoặc lật mặt ván để gia công tiếp.

  • Điều khiển van xả liệu: Trong các trạm trộn bê tông, xi lanh điều khiển đóng mở van xả vật liệu.

Xi lanh khí nén không chỉ là một thành phần quan trọng trong hệ thống khí nén mà còn là yếu tố then chốt trong việc nâng cao hiệu suất và tự động hóa trong các ngành công nghiệp hiện đại.
